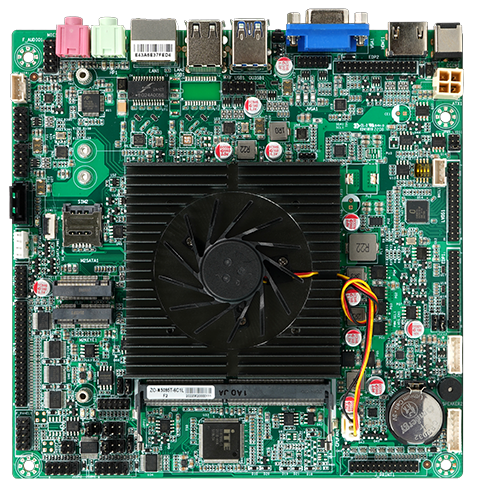

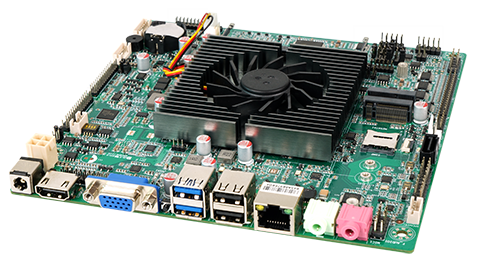

ZO-JSLT-6C2L
詳情介紹
支持 Intel® Jasper lake Series Processor （N5095）
單通道SO-DIMM DDR4 2933MHz Max16GB
支持LVDS/EDP1+EDP2/HDMI+VGA，三顯同異步
板載1*Realtek 8111G/8111H千兆網卡（可選配雙網）
支持2*USB3.0（3.2Gen2 10Gbps）+8*USB2.0
支持6*COM232，其中COM2支持RS485（COM3 485可選配）
1*M.2 Key B支持SATA SSD和4G/5G擴展（SATA硬盤跟4G/5G模塊只能二選一），1*SATA3.0
1*M.2 Key E，支持Wifi6+Bluetooth；
DC 12V供電

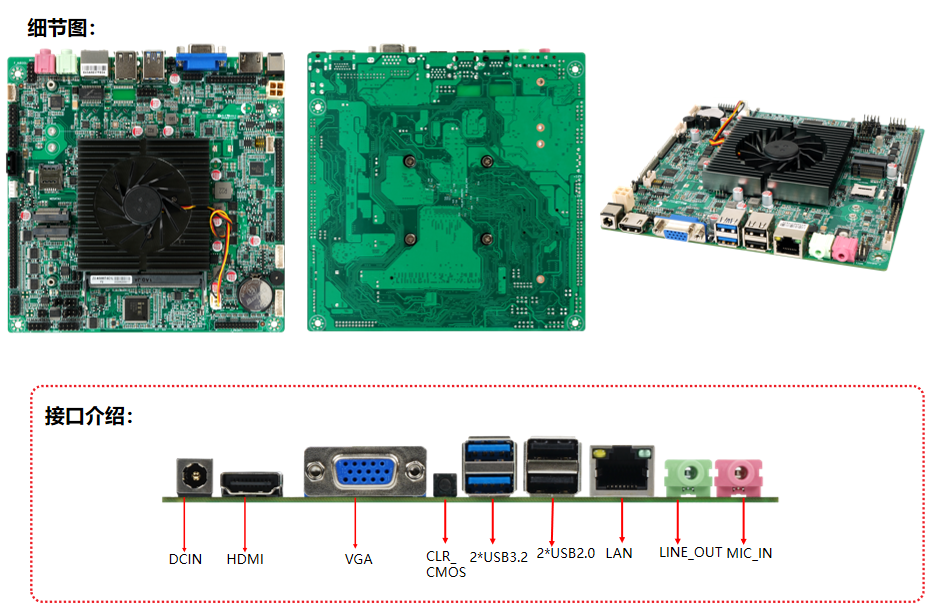

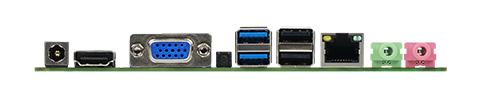

0755-83650405 | 處理器 | Intel® Jasper lake Series Processor | 后置I/O接口 | 1*DC接口（φ5.5-2.5mm DC JACK） 1*HDMI接口 1*VGA接口 1*CLR_CMOS按鍵 2*USB3.0接口 2*USB2.0接口（可選配1*LAN接口） 1*LAN1接口 1*LINE-OUT接口 1*MIC-IN接口 |
| 芯片組 | Intel® SOC | ||
| 顯示芯片 | Intel® UHD Graphics | ||
| 顯示輸出 | LVDS+HDMI+VGA ; LVDS+EDP2+VGA | ||
| EDP1+HDMI+VGA ; EDP1+EDP2+VGA | |||
| 多顯支持 | 支持三顯同/異步顯示 | ||
| USB | 2*USB3.0+8*USB2.0 | ||
| 內存 | 1*SO-DIMM DDR4 2933MHz Max16GB | ||
| 音效 | 板載HS-100B USB音頻解碼控制器 ; | 內部I/O插針 | 1*F_AUDIO插針 1*SPEAKER插針 3*F_USB插針（可擴展6*USB2.0） 1*SATA插座 1*JSATA_PWR插針 1*GPIO插針 2*COM232插針（COM2支持RS485可選,COM1/2支持帶電可選DCD/5V/12V） 1*COM_CON插針（可擴展4*COM,COM3支持RS485選配） 1*F_PANEL插針 1*JSIM（支持外接FPC SIM信號延長線） 1*J_PRINT插針 1*JPS2插針 1*INCN插針 1*LVDS/EDP1插針（功能二選一） 1*BKCL插針 1*EDP2插針（默認上件但僅部分機型有功能，詳見機型配置表） 1*JVGA插針 1*4Pin ATX電源插座 |
| 內置獨立功放NS4251(3W/4Ω) | |||
| 網卡 | 板載 1*Realtek RLT8111G/8111H 千兆網卡 | ||
| 存儲 | 1*SATA3.0 | ||
| 1*M.2 B Key（SATA SSD 2280mm） | |||
| 擴展槽 | 1*M.2 E Key(支持Wifi+藍牙) | ||
| 1*SIM（支持 4G/5G，通過 B KEY支持） | |||
| I/O芯片 | ITE8786E-I | ||
| BIOS | AMI BIOS | ||
| 供電 | DC/4PIN DC12V 供電 | ||
| 散熱系統 | 自帶CPU散熱器 | ||
| 環境 | 工作：0~60℃; 存儲：-20℃~75℃ | ||
| 0% ~ 95% 相對濕度，無冷凝 | |||
| 主板尺寸 | 170X170mm |
| 機種型號 | DIMM | 擴展展接口 | 儲存 | 顯示接口 | 散熱 | 供電 | ||||||||||||
| USB2.0 | USB3.0 | COM232 | COM485 | LAN | LPT | SPEAKER | M.2E KEY | SIM | SATA | M.2BKEY | VGA | LVDS | EDP | HDMI | DC | |||
| ZO-N5095T-6C2L | 1 | 6 | 2 | 6 | 2 | 2*千兆 | √ | √ | √ | √ | 1 | √ | 1 | 1 | 0 | 1 | 風扇 | 12V |
| ZO-N5095T-6C1L | 1 | 8 | 2 | 6 | 2 | 1*千兆 | √ | √ | √ | √ | 1 | √ | 1 | 1 | 0 | 1 | 風扇 | 12V |
| ZO-N5095T-2C1L | 1 | 8 | 2 | 2 | 1 | 1*千兆 | √ | √ | √ | √ | 1 | √ | 1 | 1 | 0 | 1 | 風扇 | 12V |
| ZO-N5095T-6C1E | 1 | 8 | 2 | 6 | 2 | 1*千兆 | √ | √ | √ | √ | 1 | √ | 1 | 0 | 1 | 1 | 風扇 | 12V |
| ZO-N5095T-6C2E | 1 | 8 | 2 | 6 | 2 | 1*千兆 | √ | √ | √ | √ | 1 | √ | 1 | 0 | 2 | 0 | 風扇 | 12V |
| ZO-N5095T-6CLE | 1 | 8 | 2 | 6 | 2 | 1*千兆 | √ | √ | √ | √ | 1 | √ | 1 | 1 | 1 | 0 | 風扇 | 12V |
| ZO-N5095T-2C2E | 1 | 8 | 2 | 2 | 1 | 1*千兆 | √ | √ | √ | √ | 1 | √ | 1 | 0 | 2 | 0 | 風扇 | 12V |
|
注： 1. EDP1和LVDS二選一使用， EDP2與HDMI二選一使用 2. 除雙EDP機型外，其他機型的EDP2/HDMI默認功能在HDMI。EDP2此插針默認無功能，如需使用變更bios固件及硬件 3. 所有機型即使HDMI接口無功能，接口物料仍然默認上件，如有需求需要?jiǎng)h除HDMI接口請單獨提出 |
||||||||||||||||||
