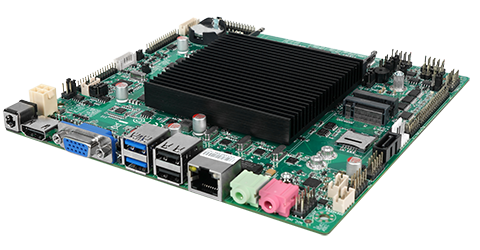

ZO-EHLT-6C2L
詳情介紹
支持Intel首款I(lǐng)OTG定制 Elkhart Lake J6412/J6413處理器
支持單通道SO-DIMM DDR4 3200MHz Max16GB
支持LVDS/EDP1+HDMI/EDP2+VGA ，三顯同異步
支持 HDMI2.0 4K 60Hz
支持1*Realtek RTL8111H/8111G千兆網卡（可選雙網）
支持2*USB3.2 Gen2（10Gbps）；8*USB2.0
支持6*COM232，其中COM2支持R485（可選配雙485）
1*M.2 Key B，支持SATA SSD/4G/5G擴展模塊
1*M.2 Key A，支持Wifi+Bluetooth擴展
DC 12V供電

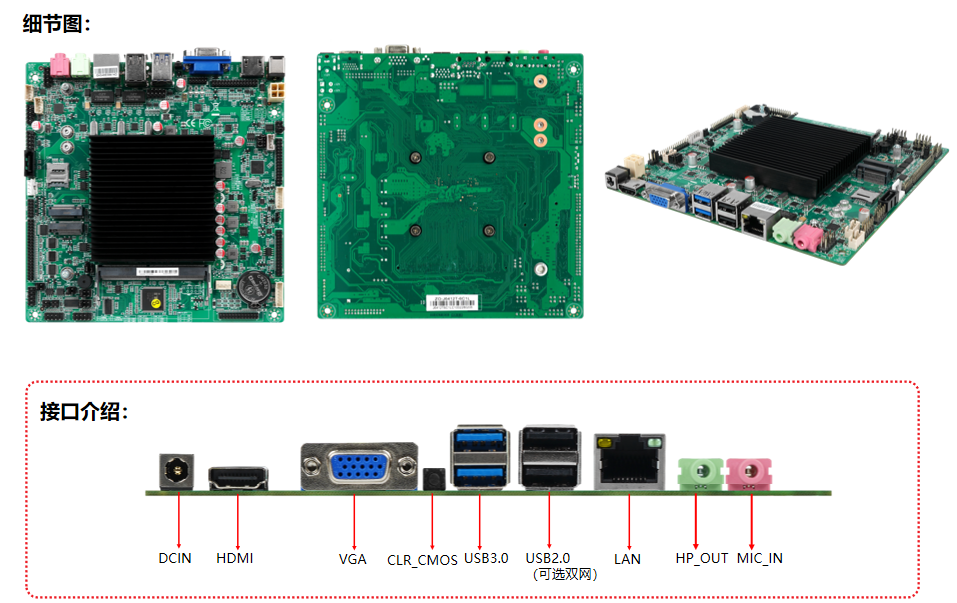

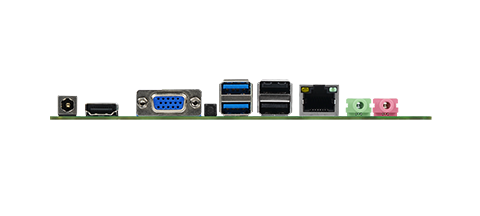

0755-83650405 | 處理器 | Intel® Elkhart Lake J6412/J6413 處理器 | 后置I/O接口 | 1*DCIN端口 1*HDMI端口 1*VGA端口 1*USB3.2 Gen2端口 1*USB2.0端口（可選配1*LAN） 1*LAN端口 1*HP_OUT接口 1*MIC_IN接口 |
| 芯片組 | Intel® SOC | ||
| 顯示芯片 | Intel® UHD Graphics | ||
| 顯示輸出 | LVDS+HDMI+VGA | ||
| LVDS+EDP2+VGA | |||
| EDP1+HDMI+VGA | |||
| EDP1+EDP2+VGA | |||
| 多顯支持 | 支持三顯同步/異步輸出 | ||
| USB | 8*USB2.0+2*USB3.2 Gen2（10Gbps） | 內部I/O插針 | 1*EDP2插針（此插針默認無功能，如需使用需更新 bios固件與硬件） 1*JVGA插針 1*F-AUDIO插針 1*SPEAKER 插針 3*F-USB2.0插針（可擴展6*USB2.0端口） 1*SATA插座 1*SATA_PWR插針 1*GPIO插針 6*COMRS232插針（COM2與COM3支持2路RS485可選，COM1與COM2支持帶電可選DCD/5V/12V） 1*F-PANEL插針 1*PRINT插針 1*PS2插針 1*INCN插針 1*LVDS 插針/EDP1插針 1*LCTL 插針 1*4PIN ATX插座 |
| 內存 | 1*SO-DIMM DDR4 3200MHz Max16GB | ||
| 音效 | 板載ALC269音頻解碼控制器 | ||
| 獨立功放NS4251 3W@4Ω；1.7W@8Ω | |||
| 網卡 | 板載1*Realtek 8111H/8111G千兆網卡（可選雙網） | ||
| 存儲 | 1*SATA3.0接口 | ||
| 擴展槽 | 1*M.2 Key B，支持SATA SSD/4G/5G擴展模塊 | ||
| 1*M.2 Key A，支持Wifi6+Bluetooth擴展 | |||
| I/O芯片 | ITE8786E-I | ||
| BIOS | AMI BIOS | ||
| 供電 | DC/4PIN 12V 供電 | ||
| 散熱系統 | 自帶無風扇CPU散熱器 | ||
| 環境 | 工作：0~50℃; 存儲：-20℃~75℃ | ||
| 0% ~ 95% 相對濕度，無冷凝 | |||
| 主板尺寸 | 170X170mm |
| 機種型號 | DIMM | 擴展展接口 | 儲存 | 顯示接口 | 散熱 | 供電 | ||||||||||||
| USB2.0 | USB3.0 | COM232 | COM485 | LAN | LPT | SPEAKE | M.2 A Key | SATA | M.2 B Key | VGA | LVDS | EDP | HDMI | DC | ||||
| ZO-J6412T-6C1L | 1 | 8 | 2 | 6 | 2 | 1*千兆 | √ | √ | √ | 1 | √ | 1 | 1 | 0 | 1 | 型材 | 12V | |
| ZO-J6412T-6C2L | 1 | 6 | 2 | 6 | 2 | 2*千兆 | √ | √ | √ | 1 | √ | 1 | 1 | 0 | 1 | 型材 | 12V | |
| ZO-J6412T-6C1L1E | 1 | 8 | 2 | 6 | 2 | 1*千兆 | √ | √ | √ | 1 | √ | 1 | 0 | 1 | 1 | 型材 | 12V | |
| ZO-J6412T-6C2L1E | 1 | 6 | 2 | 6 | 2 | 2*千兆 | √ | √ | √ | 1 | √ | 1 | 0 | 1 | 1 | 型材 | 12V | |
| ZO-J6412T-6C1LLE | 1 | 8 | 2 | 6 | 2 | 1*千兆 | √ | √ | √ | 1 | √ | 1 | 1 | 1 | 0 | 型材 | 12V | |
| ZO-J6412T-6C2LLE | 1 | 6 | 2 | 6 | 2 | 2*千兆 | √ | √ | √ | 1 | √ | 1 | 1 | 1 | 0 | 型材 | 12V | |
| ZO-J6412T-6C1L2E | 1 | 8 | 2 | 6 | 2 | 1*千兆 | √ | √ | √ | 1 | √ | 1 | 0 | 2 | 0 | 型材 | 12V | |
| ZO-J6412T-6C2L2E | 1 | 6 | 2 | 6 | 2 | 2*千兆 | √ | √ | √ | 1 | √ | 1 | 0 | 2 | 0 | 型材 | 12V | |
| 注： 1. EDP1和LVDS二選一使用， EDP2與HDMI二選一使用 2. 除雙EDP機型外，其他機型的EDP2/HDMI默認功能在HDMI。EDP2此插針默認無功能，如需使用需更新bios固件,并變更主板硬件。 3. 所有機型即使HDMI接口無功能，接口物料仍然默認上件，如有需求需要?jiǎng)h除HDMI接口請單獨提出 |
||||||||||||||||||
